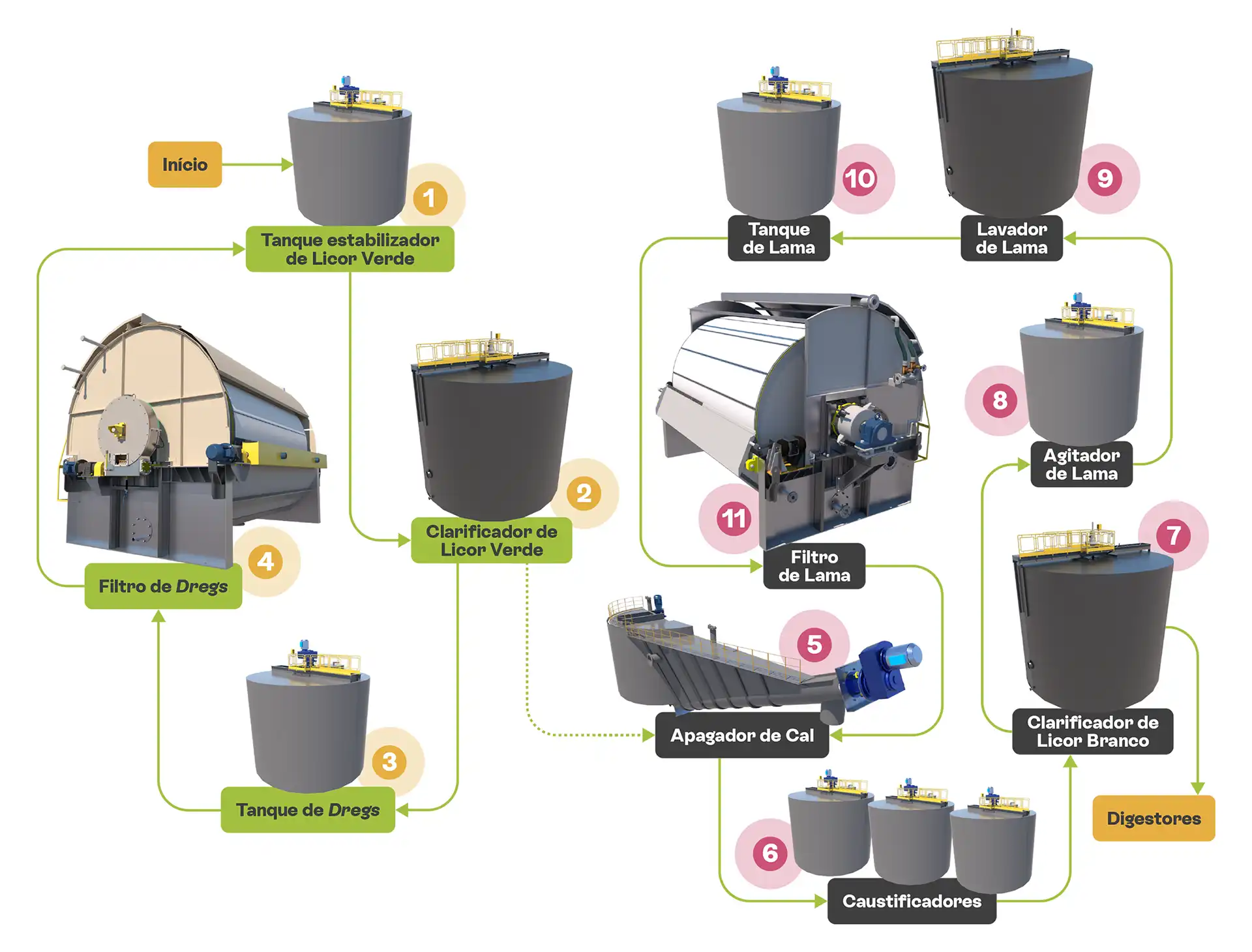

O sistema de Caustificação é responsável pela conversão do licor verde em licor branco, etapa fundamental no processo de recuperação química das indústrias de papel e celulose. O processo envolve a reação da cal com o licor verde, promovendo a formação do licor branco e a geração da lama de cal, que deve ser separada e tratada de forma eficiente.
O sistema é composto por equipamentos de mistura, agitação, clarificação, filtração e armazenamento, projetados para operar de forma integrada e contínua. Ao longo do processo, são realizadas a remoção de impurezas, a recuperação de álcalis e o controle rigoroso das variáveis operacionais, como densidade, temperatura e tempo de retenção.
A concepção do sistema visa garantir elevada eficiência química, estabilidade operacional e facilidade de manutenção, assegurando o fornecimento de licor branco clarificado e adequado às exigências do processo de digestão, além de possibilitar o reaproveitamento e tratamento adequado dos resíduos gerados.
Projetado para disponibilizar tempo de retenção suficiente para equilibrar as variações entre temperatura e densidade do licor verde. A utilização deste equipamento visa melhorar o funcionamento do clarificador de licor verde. O tanque estabilizador é equipado com um conjunto agitador de hélices instalado na parte superior do tanque proporcionando homogeneização constante, porém sem danificar flocos de resíduos contidos no licor.
Este equipamento tem a função de remover do licor verde as impurezas (Dregs) oriundas do processo, é dimensionado tanto para clarificar o licor quanto para armazenar o material clarificado, eliminando assim a necessidade de haver um tanque adicional para armazenar o licor clarificado. Possui sistema de feedwel especifico que melhora a decantação das impurezas e evita a contaminação do material em armazenamento. O material decantado é removido por um conjunto de braços raspadores, que por sua vez são acionados por uma unidade acionadora instalada na parte superior do clarificador. Nossas unidades acionadoras são fornecidas com sistema de monitoramento e controle de torque digital, bem como sistema automático para levantamento dos braços raspadores.
Responsável por receber o material decantado no clarificador de licor verde e mantê-lo em suspensão até o bombeamento ao filtro rotativo.Funciona como um tanque pulmão e neste equipamento normalmente são feitas as análises de temperatura, densidade e concentração dos Dregs, e a partir destas medições podemos aumentar ou diminuir a diluição na linha de bombeamento até o filtro.
Filtro rotativo a vácuo do tipo pré camada, sendo responsável por recuperar ao máximo os álcalis contidos nos Dregs, bem como reduzir a umidade permitindo assim o reuso da torta filtrada. O filtro de Dregs utiliza como base para a précamada a própria lama de cal que é gerada no processo da caustificação. Para permitir a filtragem continua e sem que haja blindagem da torta é aplicado um sistema micrométrico de avanço da lâmina raspadora, de modo que o tempo de campanha possa ser ajustado de acordo com a necessidade operacional.
O Apagador de Cal é uma máquina de compartimento duplo compacta. Consiste de uma unidade de extinção e um compartimento classificador. A seção de extinção é composta de um tanque cilíndrico de aço e um misturador tipo turbina suportado por vigas no topo do tanque, e é projetado para promover contato rápido e íntimo entre a cal e o licor dando início a geração do licor branco. O compartimento do tanque classificador é afunilado e conectado ao extintor através de duas aberturas submersas de passagem de lama. O classificador consiste de 01 transportador helicoidal para serviço pesado e uma seção de descarga de grits lavados.
Os caustificadores recebem por gravidade a reação iniciada no apagador de cal e possuem a função de completar a mistura que gera o licor branco e lama de cal. São conjuntos de tanques agitadores em sequência interligados e instalados próximos ao apagador.

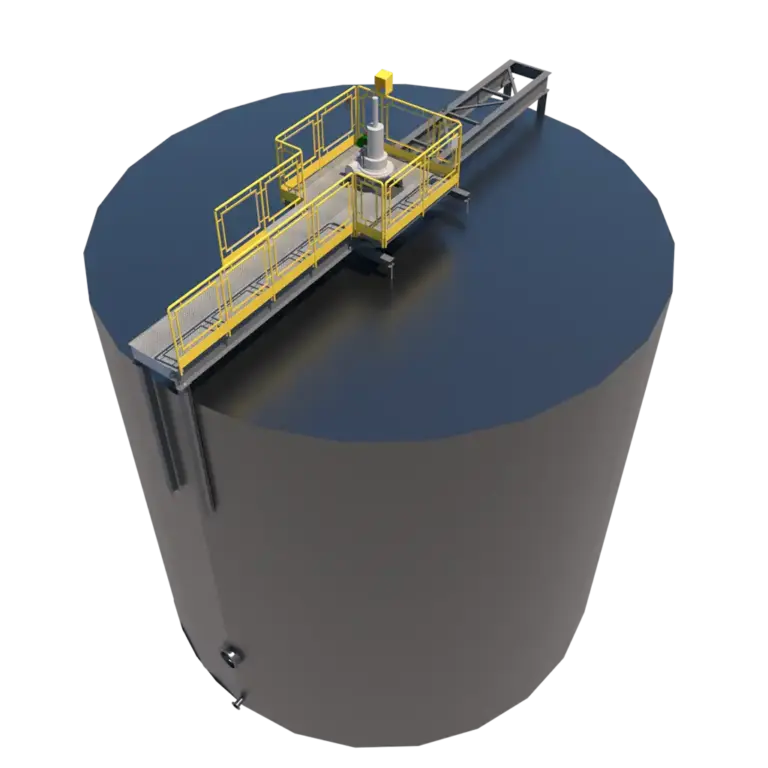

Este equipamento tem a função de remover do licor branco forte a lama de cal. É dimensionado tanto para clarificar o licor quanto para armazenar o material clarificado, eliminando assim a necessidade de haver um tanque adicional para armazenar o licor clarificado. Possui sistema de feedwel especifico que melhora a decantação da lama de cal e evita a contaminação do material em armazenamento. O material decantado é removido por um conjunto de braços raspadores, que por sua vez são acionados por uma unidade acionadora instalada na parte superior do clarificador. Nossas unidades acionadoras são fornecidas com sistema de monitoramento e controle de torque digital e sistema automático para levantamento dos braços raspadores. O licor branco obtido na clarificação é enviado para os digestores.
Responsável por receber o material decantado no clarificador de licor branco e diluí-lo com água e filtrado oriundo da filtração de lama de cal. Após feita a diluição da lama a mesma será enviada para o tanque lavador de lama. O agitador de lama é um tanque com agitador de hélices instalado na parte superior promovendo agitação constante da lama em diluição.
Este equipamento tem a função de remover do licor branco fraco a lama de cal. É dimensionado tanto para clarificar o licor quanto para armazenar o material clarificado, eliminando assim a necessidade de haver um tanque adicional para armazenar o licor clarificado. Possui sistema de feedwel especifico que melhora a decantação da lama de cal e evita a contaminação do material em armazenamento. O material decantado é removido por um conjunto de braços raspadores, que por sua vez são acionados por uma unidade acionadora instalada na parte superior do clarificador. Nossas unidades acionadoras são fornecidas com sistema de monitoramento e controle de torque digital e sistema automático para levantamento dos braços raspadores. O licor branco fraco obtido na clarificação é enviado para o tanque de smelt.
Responsável por receber a lama de cal decantada no lavador de lama e mantê-lo em suspensão até o bombeamento ao filtro rotativo. Funciona como um tanque pulmão e neste equipamento normalmente são feitas as análises da densidade, temperatura e concentração da lama de cal, e a partir destas medições podemos aumentar ou diminuir a diluição na linha de bombeamento até o filtro.

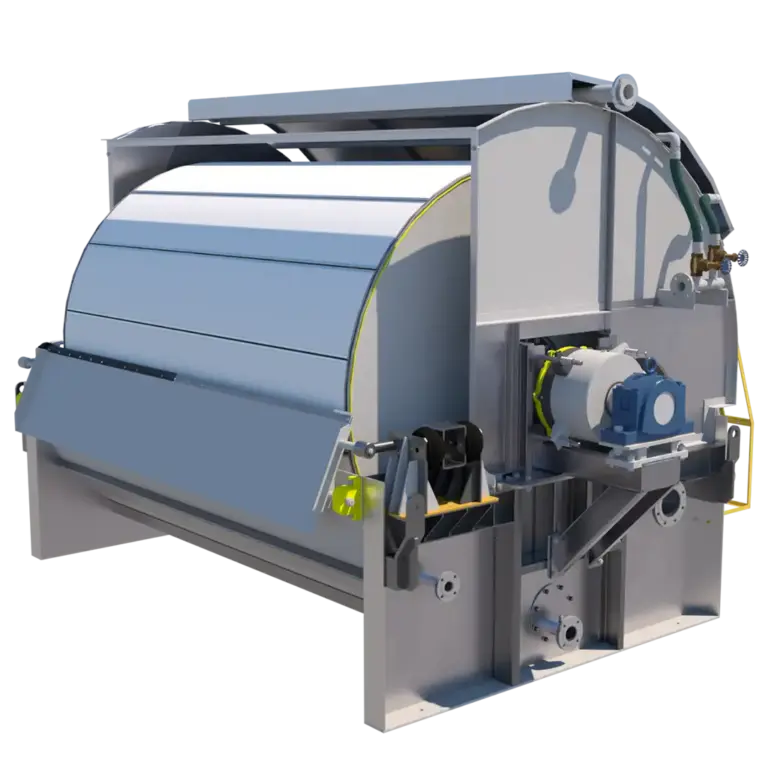

Filtro rotativo a vácuo do tipo pré camada, sendo responsável por recuperar ao máximo os álcalis contidos na lama de cal, bem como reduzir a umidade de forma a melhorar a eficiência do forno de cal e/ou permitir o descarte, principalmente em caso de plantas que não o possuam. Este filtro utiliza como base para a précamada a própria lama de cal que é o produto a ser filtrado. A retirada da torta filtrada é feita por uma lâmina raspadora com alta resistência a abrasão. O modelo de raspador mais comum para esta aplicação é o On/Off pneumático, algumas unidades podem contar com o sistema de avanço micrométrico. Com a utilização do sistema CPR, que é um renovador continuo da porosidade da torta, é possível operar o equipamento sem paradas para derrubar a précamada, aumentando a eficiência e estabilidade do processo.
